全画幅与APS-C底噪差异大？微距检查镜片细节，避开器材选购坑
传感器尺寸与光子捕获的物理关联
全画幅与APS-C画幅在底噪表现上的差异，核心源于感光元件面积的物理特性。全画幅传感器通常拥有约36×24毫米的感光区域，而主流APS-C画幅约为23.6×15.4毫米。在像素密度相近的情况下，全画幅单个像素的物理面积更大，能够捕获更多的光子。这种物理上的“集光能力”差异，直接影响了信噪比的表现。在相同ISO设置和快门速度下，全画幅传感器因捕获信号更强，相对噪声水平通常更低，画面纯净度更高。
然而，底噪并非仅由传感器尺寸决定，像素密度与读出电路的设计同样至关重要。随着高像素密度传感器的普及，即便是全画幅机型，若像素数过高，单个像素面积缩小，其高感光度下的底噪表现也可能与高像素APS-C机型接近。现代图像处理引擎通过提升信噪比算法，进一步压缩了两者在视觉层面的差距。因此，单纯以画幅大小判定底噪优劣存在片面性，需结合具体传感器技术规格进行客观分析。

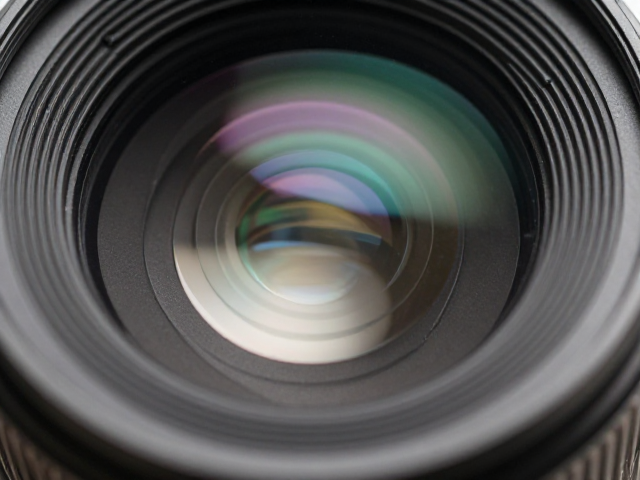

微距镜头下的镜片结构解析
观察微距镜头的光学结构，能直观理解光圈叶片与镜片组对成像质量的影响。以常见的100mm微距镜头为例，其内部通常包含12至16片镜片，分为5至7组。其中，非球面镜片用于校正球差，低色散镜片用于抑制色散。在微距拍摄近距离物体时，光线进入镜头的角度变化剧烈，镜片组的排列精度直接影响边缘锐度和畸变控制。
光圈组件由多片弧形叶片组成，叶片数量越多，光圈形状越接近圆形。这一设计特征在拍摄高光点或背景虚化时表现明显。叶片边缘的倒角处理会影响焦外光斑的形态，减少六边形或多边形切边现象。通过高倍放大观察镜片表面的镀膜颜色，可初步判断其抗反射性能。多层镀膜能有效减少鬼影和眩光，提升对比度，这是光学设计中不可忽视的细节。

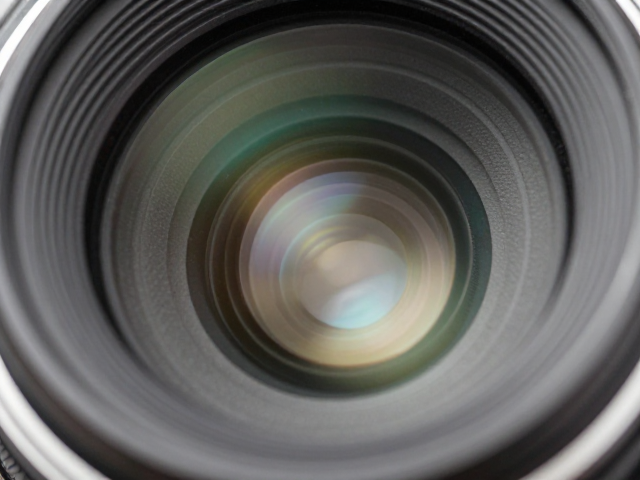

选购过程中的常见误区规避
在器材选购过程中，过度关注单一参数往往导致决策偏差。许多消费者倾向于追求极致的高像素或大光圈数值，却忽视了镜头在不同焦距和光圈下的实际解析力表现。实际使用中，镜头的最近对焦距离、放大倍率以及工作距离（镜头前端到被摄物体的距离）对微距摄影的体验影响巨大。工作距离过短可能导致布光困难或惊扰被摄主体，这是参数表上难以直接体现的使用场景痛点。
另外，滤镜系统的兼容性也是容易被忽略的细节。部分微距镜头前端螺纹规格较小，或采用特殊卡口设计，限制了通用滤镜的使用。若需使用ND减光镜或偏振镜，需确认镜头前组镜片是否会因安装滤镜而产生暗角。此外，镜头的对焦马达类型决定了对焦速度和噪音表现，线性马达通常比步进马达提供更快的对焦响应，这在拍摄动态微距题材时具有重要参考价值。

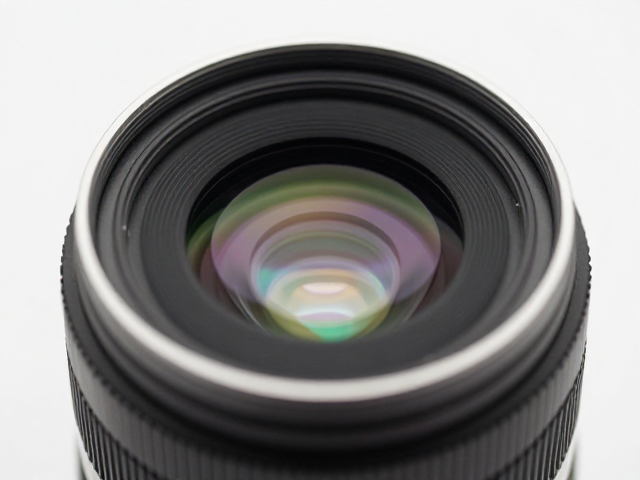

光学测试与数据验证逻辑
验证镜头性能需依赖严密的测试流程，而非主观感受。使用标准分辨率测试卡，在不同光圈和焦距下拍摄，通过软件分析MTF（调制传递函数）曲线，可量化评估镜头的锐度表现。中心分辨率与边缘分辨率的差异，反映了镜头校正水平。高反差边缘的紫边或绿边现象，可通过观察彩色伪影的程度来评估色散控制能力。
测试环境的光线均匀性直接影响数据准确性。需确保测试光源色温稳定，照度一致，避免环境杂光干扰。重复拍摄多张照片并进行平均处理，可降低随机噪声对测试结果的干扰。通过对比不同光圈下的衍射效应，可确定镜头的最佳使用光圈范围。通常，镜头在收缩1-2档光圈后，整体锐度会有显著提升，这是光学物理规律下的普遍现象。
